simulate microblaze with chipscope

Reference http://www.zpss.aei.polsl.pl/content/dydaktyka/SD/Xilinx/lab6.pdf

為了想要看到上篇spi出來的訊號是不是跟我在scope看到的一樣

所以研究了一下怎麼simulate microblaze

本來是想要用外加chipscope來看波形,但是總出現PR Error

後來搜尋了一下用simulate microblaze, 我覺得因為ISE版本改很大

所以我在網路上找到的例子都不適用在ISE 14.4,別人可以check的button我的都是disable

直到找到這篇reference,我的心靈才得到了救贖阿!!!!

原來chipscope本來就可以內嵌進去microblaze,不用另外寫程式! 這麼方便的事情我竟然到今天才發現(崩╰(〒皿〒)╯潰 )

在xps上選擇Debug->Debug Configuration

然後按左下角的Add ChipScope Peripheral,就會出現一個讓你選要加IBA,ILA or VIO

因為我要看得只是spi的master output 訊號,所以用ILA就可以了

然後會出現選項讓你選你要觀察哪個訊號,我把SPI中要觀察的訊號分別接到不同的triger當中,這樣比較好控制,下面的butter長度可以拉長一點,clk記得要選對,我一開始選200m的osc,後來PR Error, FSL也不行,可能其他選項的CLK可以,還沒試過

建立完以後,會在Interface看到vio與ila

Hardware->Generate Netlist

然後在ISE重新generate bit file

在xps上Project->Export Hardware Design to SDK

確定elf檔compile成功以後programm FPGA

把bit,bmm,elf檔燒入之後

Run->Run Configuration,在Xilinx C/C++ ELF下面新增,會自動加入spi_test Debug

然後run就會Debug進入main的第一行等待,如果之後要從新debug,要按Run->Debug history->spi_test Debug

然後打開chipscope設定trigger的條件,不用重燒一次bit file

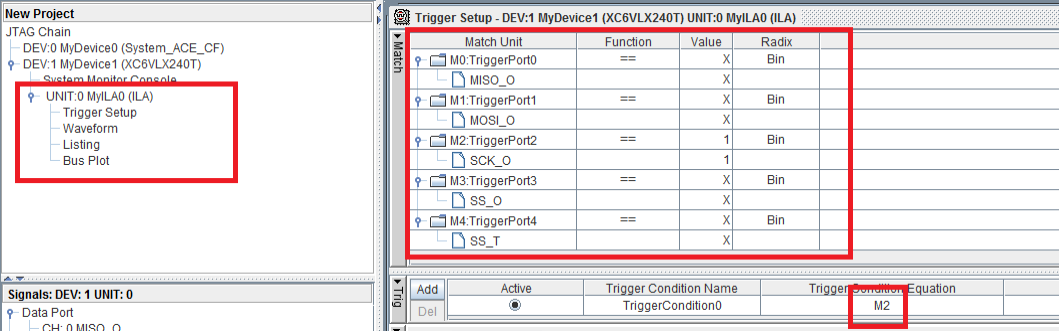

先觀察右邊是不是有看到ila

然後trigger的數量跟我設定的一樣,改不改名都可以

我把trigger條件設定在sck拉高的時候,因為它是active high

如果要加入其它的條件可以在下面設定與M2 and 或是or

然後按run等待sdk發出指令來trigger訊號,在sdk上可以resume也可以stepover,看實際需求,然後就可以在chipscope上面看到spi的訊號了

看到圖形後果然ss是active low,但是匪夷所思的是為甚麼是在tri-state!!!!

然後正常的ss卻沒有啦low,但是我在Scope上看到的是active high阿!

果然bug沒有解完的一天! But anyway! Its nice to learn something new !

xilinx xps spi ipcore test

Xilinx xps spi ipcore study

Reference.

LogiCORE IP XPS Serial Peripheral Interface (SPI) (v2.02a)

http://forums.xilinx.com/t5/Embedded-Development-Tools/XPS-SPI-Core-and-SD-Card/td-p/173580

因為可能需要把硬體的資訊寫在sd card裡面,所以這幾天都研究怎麼使用這個ipcore

看了ipcore的文件還有網路上的資訊還是不太了解要怎麼開始使用這個ipcore

後來才發現原來xilinx有這麼多SDK的範例,看範例就好啦! 真是蠢阿我!!!

用一個最簡單的microblaze來測試function

xps是用PLB bus,在wizard 裡面別選錯了

把不需要的東西拿掉,留下UART方便DEBUG

建立完microblaze以後在手動加入spi ipcore,記得把fifo選false

console下方出現address overlap的訊息,所以自己指定隨便一個位置,如果不適當,會有error

把spi的bus拉到mb_plb

再到ports把spi的腳位拉出來

最後檢查spi是不是已經再address map中

然後generate netlist

在ISE上針對microblaze generate top HDL Source ,省下寫top module的時間XD

在xps上也可以看到reference的ucf file,當然前提是用特定的版子

但是注意它跟系統自動產生的pin name並不完全一樣,spi也不在reference ucf裡面,我把它接到J55,56,57,58來用Scope觀察

產生bit file

在資料夾中建立workspace資料夾,在xps中將hardware import到workspace

建立一個test peripheral的application project,這個template project會根據你的microblaze裡面有哪些peripheral來產生相對應的source file,所以我的資料夾中就只有uart與spi

先run testperiph.c會在scope上面寫入四次資料, 後來trace到testloopback function我才大概知道為什麼之前一直寫Write register function都沒三小路用

我猜測 write register的步驟應該如下

1. 將SPICR讀出來,系統預設值為0x180,將它與XSP_CR_MASTER_MODE_MASK(0x04)做or來設為

mastermode(0x184)

2. 將SPISR讀出來,本來系統預設值為0x25,但不知為何我總讀到0x15表示error condition detect,但是對此步驟沒有影響,其判斷SPISR與XSP_SR_TX_FULL_MASK and 為0,表示SPISR中的tx_full為零,則把資料塞進SPIDTR準備送出,直到tx_full為1

,此時資料準備好了但是還未送出

3. 再將SPICR讀出與XSP_CR_TRANS_INHIBIT_MASK的反向做AND.XSP_CR_TRANS_INHIBIT_MASK代表SPICR的bit 23, master transaction,表示SPICR的其它bit保留,不管bit 23是零或一皆設為零,表示master transaction enable再將其與XSP_CR_ENABLE_MASK做or表示master transaction enable且spi system enable,這時候資料才真正開始傳送,用do while來看如果SPISR表示的29 bit tx_empty為0,則表示還有資料,繼續傳送直到tx_empty為1,則跳出do while

,讀回來的兩次資料為0x09,0x06,09表示tx full 與rx empty,06表示tx empty rx full

4. 傳完以後將SPICR與XSP_CR_TRANS_INHIBIT_MASK做OR來做master transaction disable,然後再將SPICR與XSP_CR_ENABLE_MASK的反向做AND,表示SPI system disable

testperith.c (master mode,write only)

#include <stdio.h> #include "xparameters.h" #include "xil_cache.h" #include "uartlite_header.h" #include "xspi.h" #include "spi_header.h" #define SPI_DEVICE_ID XPAR_SPI_0_DEVICE_ID void spi_write_byte(XSpi *InstancePtr,u8 Data); void spi_write_byte(XSpi *InstancePtr,u8 Data) { u32 StatusReg; u32 ControlReg; // Setup the control register to enable master mode ControlReg = XSpi_GetControlReg(InstancePtr); // 0x180 XSpi_SetControlReg(InstancePtr, ControlReg | XSP_CR_MASTER_MODE_MASK); // 0x00000004 Enable master mode // 0x184 // Fill the transmit register. StatusReg = XSpi_GetStatusReg(InstancePtr); //0x15 while ((StatusReg & XSP_SR_TX_FULL_MASK) == 0) // 0x00000008 Transmit Reg/FIFO is full { XSpi_WriteReg(InstancePtr->BaseAddr, XSP_DTR_OFFSET,Data); StatusReg = XSpi_GetStatusReg(InstancePtr); // 0x09 } // Start the transfer by not inhibiting the transmitter and enabling the device. ControlReg = XSpi_GetControlReg(InstancePtr) &(~XSP_CR_TRANS_INHIBIT_MASK); // 0x00000100 Master transaction inhibit // 0x84 XSpi_SetControlReg(InstancePtr, ControlReg | XSP_CR_ENABLE_MASK); // 0x00000002 System enable do { StatusReg = XSpi_GetStatusReg(InstancePtr); //0x09->0x06 } while ((StatusReg & XSP_SR_TX_EMPTY_MASK) == 0); // 0x00000004 Transmit Reg/FIFO is empty // Wait for the transfer to be done by polling the transmit empty status bit. ControlReg |= XSP_CR_TRANS_INHIBIT_MASK; // 0x00000100 Master transaction inhibit // 0x184 XSpi_SetControlReg(InstancePtr , ControlReg & ~ XSP_CR_ENABLE_MASK); // 0x00000002 System enable //0x184 } int main() { int Status; XSpi_Config *ConfigPtr; /* Pointer to Configuration data */ XSpi Spi; print("-------spi test-------\n\r"); ConfigPtr = XSpi_LookupConfig(SPI_DEVICE_ID); if (ConfigPtr == NULL) { return XST_DEVICE_NOT_FOUND; } Status = XSpi_CfgInitialize(&Spi, ConfigPtr, ConfigPtr->BaseAddress); if (Status != XST_SUCCESS) { return XST_FAILURE; } spi_write_byte(&Spi,0x01); spi_write_byte(&Spi,0x02); spi_write_byte(&Spi,0x03); print("---Exiting spi test ---\n\r"); return 0; }

後來發現在C:\Xilinx\14.4\ISE_DS\EDK\sw\XilinxProcessorIPLib\drivers\spi_v3_01_a\examples

資料夾下的範例比xilinx forum裡面的強大多拉! 以後寫sdk的code記得來這邊看就好了

後記補上read function

int spi_read_byte(XSpi *InstancePtr) { u32 StatusReg; u32 RxData; while ((StatusReg & XSP_SR_RX_EMPTY_MASK) == 0) { RxData = XSpi_ReadReg(InstancePtr->BaseAddr,XSP_DRR_OFFSET); StatusReg = XSpi_GetStatusReg(InstancePtr); } return RxData; }

再把其他東西分一分寫成function,把miso與mosi連在一起測試,用teraterm看到收到的資料跟送出的一樣

peripheral.c(master mode,read write )

#include <stdio.h> #include "xparameters.h" #include "xil_cache.h" #include "uartlite_header.h" #include "xspi.h" #include "spi_header.h" #define SPI_DEVICE_ID XPAR_SPI_0_DEVICE_ID int init_spi(XSpi *InstancePtr); void enable_master(XSpi *InstancePtr); void spi_write_byte(XSpi *InstancePtr,u8 Data); int spi_read_byte(XSpi *InstancePtr); void spi_write_byte(XSpi *InstancePtr,u8 Data) { u32 StatusReg; u32 ControlReg; // Fill the transmit register. StatusReg = XSpi_GetStatusReg(InstancePtr); //0x15 while ((StatusReg & XSP_SR_TX_FULL_MASK) == 0) // 0x00000008 Transmit Reg/FIFO is full { XSpi_WriteReg(InstancePtr->BaseAddr, XSP_DTR_OFFSET,Data); StatusReg = XSpi_GetStatusReg(InstancePtr); // 0x09 } // Start the transfer by not inhibiting the transmitter and enabling the device. ControlReg = XSpi_GetControlReg(InstancePtr) &(~XSP_CR_TRANS_INHIBIT_MASK); // 0x00000100 Master transaction inhibit // 0x84 XSpi_SetControlReg(InstancePtr, ControlReg | XSP_CR_ENABLE_MASK); // 0x00000002 System enable do { StatusReg = XSpi_GetStatusReg(InstancePtr); //0x09->0x06 } while ((StatusReg & XSP_SR_TX_EMPTY_MASK) == 0); // 0x00000004 Transmit Reg/FIFO is empty // Wait for the transfer to be done by polling the transmit empty status bit. ControlReg |= XSP_CR_TRANS_INHIBIT_MASK; // 0x00000100 Master transaction inhibit // 0x184 XSpi_SetControlReg(InstancePtr , ControlReg & ~ XSP_CR_ENABLE_MASK); // 0x00000002 System enable //0x184 } int spi_read_byte(XSpi *InstancePtr) { u32 StatusReg; u32 RxData; while ((StatusReg & XSP_SR_RX_EMPTY_MASK) == 0) { RxData = XSpi_ReadReg(InstancePtr->BaseAddr,XSP_DRR_OFFSET); StatusReg = XSpi_GetStatusReg(InstancePtr); } return RxData; } void enable_master(XSpi *InstancePtr) { u32 ControlReg; // Setup the control register to enable master mode ControlReg = XSpi_GetControlReg(InstancePtr); // 0x180 XSpi_SetControlReg(InstancePtr, ControlReg | XSP_CR_MASTER_MODE_MASK); // 0x00000004 Enable master mode // 0x184 } int init_spi(XSpi *InstancePtr) { int Status; XSpi_Config *ConfigPtr; /* Pointer to Configuration data */ ConfigPtr = XSpi_LookupConfig(SPI_DEVICE_ID); if (ConfigPtr == NULL) { return XST_DEVICE_NOT_FOUND; } Status = XSpi_CfgInitialize(InstancePtr, ConfigPtr,ConfigPtr->BaseAddress); if (Status != XST_SUCCESS) { return XST_FAILURE; } } int main() { XSpi Spi; int Rdata1,Rdata2,Rdata3; print("-------spi test-------\n\r"); init_spi(&Spi); enable_master(&Spi); spi_write_byte(&Spi,0x11); Rdata1 = spi_read_byte(&Spi); //xil_printf("read back data : (0x%08x)\n\r",Rdata1); spi_write_byte(&Spi,0x22); Rdata2 = spi_read_byte(&Spi); //xil_printf("read back data : (0x%08x)\n\r",Rdata2); spi_write_byte(&Spi,0x33); Rdata3 = spi_read_byte(&Spi); //xil_printf("read back data : (0x%08x)\n\r",Rdata3); // Reset the SPI device to leave it in a known good state. XSpi_Reset(&Spi); print("---Exiting spi test ---\n\r"); return 0; }

但是案情並不是這麼單純,有兩點我實在想不通阿

1. datasheet上明明寫slave select是active low 但是我怎麼改在scope上都是active high阿!
2. 在main function中,如果印出讀回資訊就無法讀寫超過一次,明明uart跟spi應該沒關係阿!!!!!!
