Ml605 compact flash card read/write test





先把cf card format
去這邊下載mkdosfs utility
http://www-inst.eecs.berkeley.edu/~cs150/Documents/mkdosfs.zip

然後由cmd進入解壓縮後得資料夾
下command > mkdosfs –s 64 –F 16 –R 1 f:
注意f是讀卡機的槽

然後把從xilinx下載的rdf0022解壓縮後放入cf卡,注意放的位置要在最上層,外面部可以再用資料夾覆蓋,不然板子會抓不到xilinx.sys,會一直亮error的燈


把cf卡插回板子以後,會看到led燈輕微閃爍,按sw3之後會在tera term上出現可以測試的項目,表示cf卡已經成功可以使用拉!


在ISE建立新的專案,新增microblaze,在裡面先把local memory調大,必須加入DDR3,UART,SYSACE,TIMER,其中SYSACE與TIMER需加入interrupt


在address中,再把memory調大,不然之後產生linked script會有空間不夠的error


在ISE產生microblaze的 top layer, ddr3的port不用拉出去top繞線,ucf直接把xps中的拷過來,產生bit file
在資料夾中建立workspace目錄
在xps中export and lunch SDK,指向workspace路徑

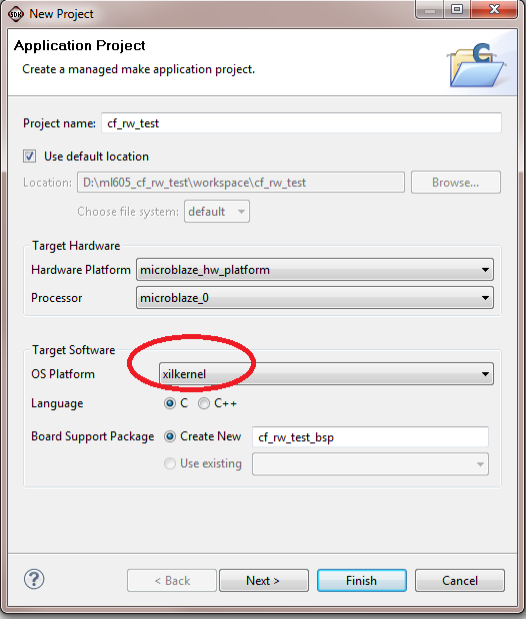

File->New->Application Project, 注意OS Platform 選xilkernal,接下來選empty application



在左邊的目錄欄中按bsp目錄下的system.mss,右邊會出現modify this BSP setting
然後勾選xilfatfs 這個library



之後在點選左上overview下面的xilfatfs,把CONFIG_WRITE與CONFIG_DIR_SUPPORT改成true



在project中的src按右鍵新增c file,記得檔名後面要加.c,不然它會變成記事本 = =


把在reference link中,大好心人寫的main貼近來,但是記得要把using namespace std拿走
這個檔是在讀放在cf卡中的xilinx文件rdf0022.zip中的test資料夾下的test.txt



#include "sysace_stdio.h"
#include "xparameters.h"
#include "xstatus.h"
#include "xsysace.h"
#include "xintc.h"


int main()
{
        char* path = "a:\\test";
        unsigned char mybuf[100];
        const char fname [] = "a:\\test\\test.txt";

        if( sysace_chdir (path)==-1 ) {
                xil_printf("ERROR: Can't change directory to %s.\n\r", path);
        }

        path = "a:\\internet";
        if( sysace_chdir (path)==-1 ) {
                xil_printf("ERROR: Can't change directory to %s.\n\r", path);
        }


        SYSACE_FILE *infile;
        infile = sysace_fopen(fname,"r");

        sysace_fread(mybuf, 1, 500, infile);
        xil_printf((char*)mybuf);
        sysace_fclose(infile);

        return 0;
}


compile過後,按project的右鍵,generate linker script,改變紅色圈的設定,size值要超過100k ,所以打入120000,它就會自己換算變值


generate完以後把tera term打開,然後programm FPGA


就可以看到在tera term 上面印出在test.txt中的資訊,因為在cf卡中沒有internet這個資料夾,所以理所當然會是error,至於後面那個亂碼是啥我也不知道 = =


在另外測試一下建資料夾,先寫在讀的功能,注意如果資料夾已經建立過了,就會出現error訊息

#include "sysace_stdio.h"
#include "xparameters.h"
#include "xstatus.h"
#include "xsysace.h"
#include "xintc.h"

void make_folder();
void write_file();
void read_file();

int main()
{
make_folder();
write_file();
read_file();
return 0;
}

void make_folder()
{
char *path;
path = "a:\\result";
if(sysace_mkdir(path)== -1)
{
xil_printf("Fail to make new folder",path);
}
}

void write_file()
{
unsigned char write_data[10]= "1a2b3c4d5e";
const char fname [] = "a:\\result\\test.txt";
SYSACE_FILE *infile;

infile = sysace_fopen(fname,"w");
sysace_fwrite(write_data,1,10,infile);
sysace_fclose(infile);

}

void read_file()
{
unsigned char read_data[10];
const char fname [] = "a:\\result\\test.txt";
SYSACE_FILE *infile;

infile = sysace_fopen(fname,"r");
sysace_fread(read_data,1,10,infile);
xil_printf((char*)read_data);
sysace_fclose(infile);
}

做了幾次實驗發現這個compact flash 如果按下reset鍵就會重寫,而且一次只能同時寫一個file,sysace_flose後才會真正寫入,所以我需要記錄每次測試的結果,而測試又需要每次reset板子,所以只好把系統reset與microblaze reset分開來繞,並用迴圈重覆把測試結果塞進去buffer,等使用者測試完畢後按下push buffer再寫入資料,再microblaze 的user ip內多寫幾個io,方便軟硬體做ready ack的溝通,紀錄一下idea

int main()
{
u32 write_start;
u32 write_end;
int error_pos;
char write_data[5];
u32 rcv_ack_rst;
make_folder();
const char fname [] = "a:\\Test\\result.txt";
SYSACE_FILE *infile;
infile = sysace_fopen(fname,"w");
while(1)
{
do{
write_start = Xil_In32(0x70E00004); // waiting for write
write_end = Xil_In32(0x70E0000C); // Close file

if(write_start == 0x1) // time to write
{
error_pos = Xil_In32(0x70E00000); // read from vhdl to know what to write
int2str(error_pos, write_data);
sysace_fwrite(&write_data,1,strlen(write_data),infile);
xil_printf("write file: 0x%x\n\r",error_pos);
// send ack to tell hw that sysace_fwrite done
Xil_Out32(0x70E00018,0x00000001);
break;
}
if(write_end == 0x1) // push button to close file
{
sysace_fclose(infile);
xil_printf("file closed\n\r");
}
}while( write_start == 0x0);

// hw tell sdk that it receive the ack
rcv_ack_rst = Xil_In32(0x70E00010);
if(rcv_ack_rst == 0x1)
{
// so sdk set the ack back to zero
Xil_Out32(0x70E00018,0x00000000);
}
}
return 0;
}
